Cara Bongkar Laptop Toshiba Tecra A10

Written By James Priyono on Sunday, April 10, 2011 | 12:04 AM


Dalam panduan ini menjelaskan cara membongkar sebuah laptop Toshiba Tecra A10.
Selain itu, panduan ini juga hampir sama untuk model laptop berikut: Toshiba Tecra S10, P10 Tecra, Tecra M10 dan satelit S300.

Langkah 1.
matikan laptop dan keluarkan baterai.

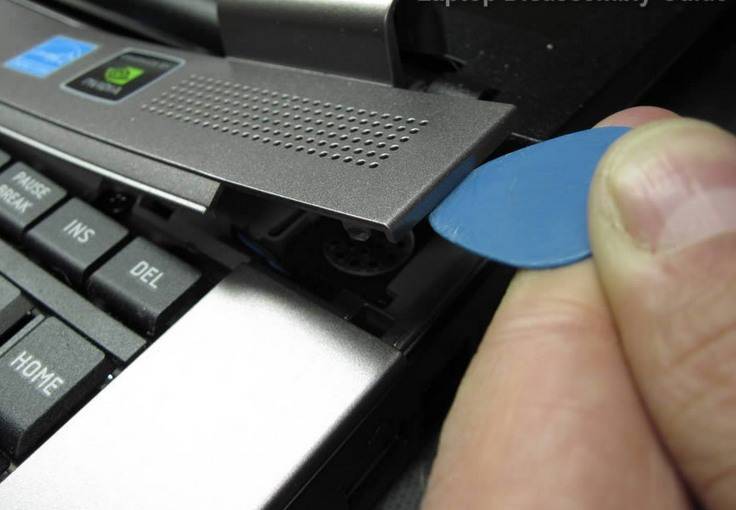

gunakan sebuah pick gitar untuk memisahkan penutup engsel dari dasar laptop
Ini akan membuat lebih mudah untuk melepas panel keyboard pada langkah berikutnya.

Lihat Gambar:






Langkah 2.
angkat satu sisi panel keyboard dan lanjutkan dengan melepas panel dengan jari-jari anda.

Lihat Gambar:






Langkah 3.
lepaskan panel keyboard.

Lihat Gambar:






Langkah 4.
Lepaskan dua sekrup penahan keyboard.

Lihat Gambar:






Langkah 5.
angkat keyboard dengan hati-hati dan letakkan terbalik di palm rest.

Lihat Gambar:






Langkah 6.
lepas salah satu sekrup penahan kabel penutup lalu geser penutup ke kanan dan keluarkan dari laptop.

Lihat Gambar:






Langkah 7.
Sekarang Anda dapat mengakses konektor kabel keyboard.
buka kunci konektor lalu cabut kabel keyboard dari konektor.

Lihat Gambar:






Langkah 8.
Pada gambar ini Anda bisa melihat kabel keyboard dalam posisi tidak terkunci.
untuk membuka konektor, geser klip cokelat sekitar 2-3 milimeter kearah atas.
Klip coklat harus tetap menempel pada dasar konektor putih.
Setelah konektor tidak terkunci, Anda dapat melepaskan kabel dan lepaskan keyboard.

Lihat Gambar:






Langkah 9.
Balikkan posisi laptop kemudian buka tutup cover harddisk dan memori.

Lihat Gambar:






Langkah 10.
angkat sisi kiri harddisk dan lepaskan kabel yang berada disisi kanan nya, kemudian Lepaskan harddisk.

Lihat Gambar:






Langkah 11.
Lepaskan dua sekrup penahan CD / DVD drive kemudian dorong drive dari laptop dengan obeng lalu lepaskan CD/DVD drive.

Lihat Gambar:






Langkah 12.
buka semua sekrup dari bagian bawah laptop dan lepaskan kedua modul memori.

Lihat Gambar:






Langkah 13.
Lepaskan lapisan pelindung plastik yang terpasang pada casing bagian atas.

Lihat Gambar:






Langkah 14.
Lepaskan semua kabel yang diberi tanda panah berwarna kuning.

Lihat Gambar:






Langkah 15.
Lepaskan dua kabel wireless antena dan lepaskan dua sekrup penahan wireless card lalu keluarkan wireless card tersebut.

Lihat Gambar:






Langkah 16.
Lepaskan empat sekrup penahan casing atas.

Lihat Gambar:






Langkah 17.
Mulailah melepas penutup atas dan unit display dari dasar laptop.

Lihat Gambar:






Langkah 18.
casing penutup atas dan unit display sudah dilepaskan.

Lihat Gambar:






Langkah 19.
Lepaskan empat sekrup penahan motherboard danLepaskan semua kabel yang ditunjukan dengan panah kuning.
anda dapat mengakses baterai CMOS tanpa melepas motherboard.

Lihat Gambar:






Langkah 20.
angkat motherboard dari sebelah kanan.

Lihat Gambar:






Langkah 21.
angkat motherboard dari dasar laptop.

Lihat Gambar:






Langkah 22.

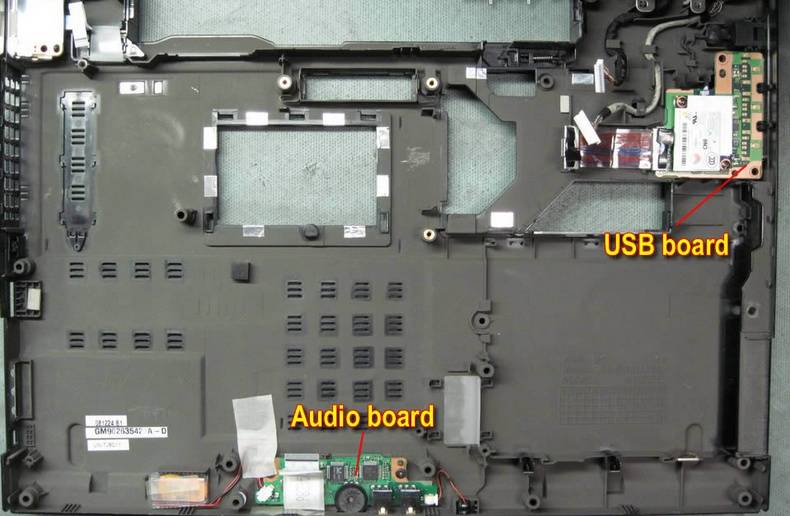

Berikut casing bawah laptop tanpa motherboard.
Sekarang Anda dapat mengakses dan melepas papan audio dan papan USB.

Lihat Gambar:






Langkah 23.
Lepaskan 2 buah sekrup penahan video board lalu angkat dan keluarkan dari motherboard.

Lihat Gambar:






Langkah 24.
Lepaskan konektor cd/dvd dari motherboard.

Lihat Gambar:






Langkah 25
Cabut dan lepaskan kabel harddisk.

Lihat Gambar:






Langkah 26.

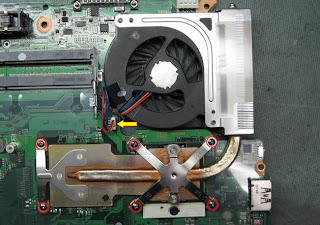

Lepaskan enam buah sekrup penahan unit kipas pendingin.
Lepaskan kabel kipas pendingin dari motherboard lalu keluarkan kipas pendingin dari motherboard.

Lihat Gambar:






Langkah 27.
lepaskan processor dengan cara meluruskan posisi sekrup plastik yang ditunjukan oleh lingkaran merah.

Lihat Gambar:






Langkah 28.
Dalam model laptop ini, rumah colokan adaptor tidak disolder mati pada motherboard.

Lihat Gambar:
